Teleskopický manipulátor
KRAMER 3007
Teleskopický manipulátor KRAMER 3007
Teleskopický manipulátor KRAMER 3007 se svojí velikostí řadí mezi střední manipulátory, vyznačující se stále ještě kompaktními rozměry, doplněnými o odpovídající výkony, reprezentované výškovým dosahem 7,33 m a max. nosností 3.000 kg. Díky tomu se stroj hodí i pro těžší nasazení, jako např. nakládání vělkých nákladních aut většími objemy materiálu, nebo manipulace s těžšími břemeny, kde menší manipulátory kategorie 6 m přestávají stačit.
Z hlediska kontstrukce je KRAMER 3007 charakteristický vysokou robustností, zajišťující dlouho životnost stroje, nízké náklady na provoz atd. Typickým příkladem této konstrukční filozofie, je například velká robustnost uložení ramene, velký profil teleskopického ramene a nebo nezvykle velký přesah obou dílů teleskopického ramene proti sobě při maximálním vysunutí teleskopu. Robustní konstrukci pak doplňuje výkonná LUDV pracovní hydraulika, doplňující plně hydrotatický systém pohonu manipulátoru KRAMER 3007.
Tak jak je pro stroj KRAMER typické, vše je doplněno o možnost široké volitelné výbavy, která z manipulátorů KRAMER dělá jedny z nejkomfortnějších a zároveň nejuniverzálnějších manipulátorů na trhu.
Řízení obou náprav
Manipulátor KRAMER 3007 je standardně vybaven systémem řízení obou náprav najednou, díky tomu je zaručena výjimečná obratnost stroje při zachování dlouhé životnosti pneumatik.
Krabí chod
Manipulátor KRAMER 3007je standardně vybaven dalším systémem řízení a to tzv. krabím chodem (řízením obou náprav do strany)ní nápravou. Tento systém vnáší do ovládání nakladače další dimenzi a je ideální např. pro práci ve stísněných prostorách, podél zdí atd.
Řízení přední nápravy
Manipulátor KRAMER 3007 je standardně vybaven dalším systémem řízení a to řízením pouze přední nápravou. tento systém je ideální např. pro delší přejezdy po silnici a zároveň snižuje opotřebení pneumatik
Motor Deutz
Spolehlivý vodou chlazený motor DEUTZ TCD 3.6 / L4 o výkonu 100 kW . Hlavní výhodou motoru je nízká spotřeba a vysoká spolehlivost.
Teleskopické rameno

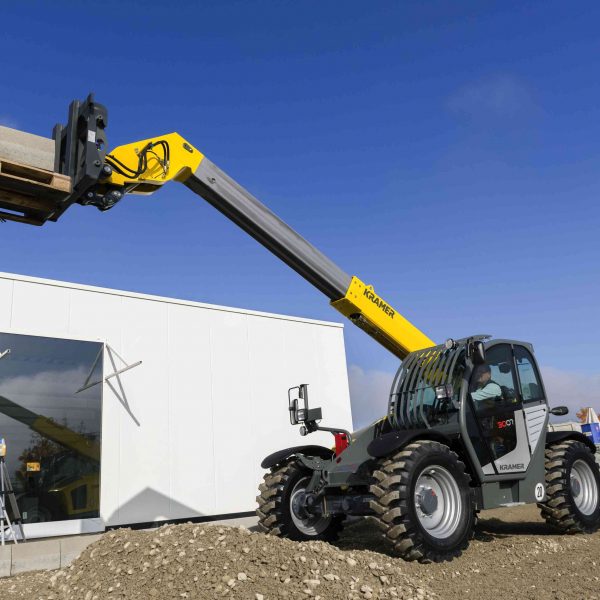

Manipulátor KRAMER 3007 je standardně vybaven teleskopicky výsuvným ramenem s max. výškovým dosahem 7,33 m. Teleskopické rameno výrazně rozšiřuje možnosti nasazení stroje.
Komfortní kabina
Manipulátor KRAMER 3007 je standardně vybaven komfortní celoprosklenou kabinou, díky které je zajišťěn komfort obsluhy za všech okolností. Skvělý výhled a ergonomicky poskládané ovládací prvky jsou charakteristické pro kabinu na KRAMER 3007.
Ergonomický joystick
Komfort a jednoduchost ovládání manipulátoru KRAMER 3007 zajišťuje multifunkční joystick, na kterém jsou sdruženy všechny hlavní funkce (např. volba směru jízdy, výsuv teleskopu, přídavný okruh atd.). Díky tomu je možné ovládat všechny hlavní funkce bez nutnosti sundat ruku z joysticku!
Snadná údržba
Manipulátor KRAMER 3007 je konstruován s ohledem na jednoduchost každodenní údržby, odklopitelný kryt motoru, jednoduše přístupné filtry, měrky a plnící hrdla výrazně zjednodušují každodenní pravidelnou údržbu.
Komfortní odtlakování
V rámci volitelné výbavy je u manipulátoru KRAMER 3007 dostupná výbava tzv. komfortním odtlakováním 3. hydraulického okruhu na rameni. Jednoduché tlačítko umístěné na rameni nakladače zabezpečuje svým stlačením odtlakování okruhu při zapnutém motoru a tím odpadá nutnost vypínání stroje při každém propojování hydraulických okruhů na rameni s přídavným zařízením.
Rychlost pojezdu
Standardní rychlost pojezdu 20 km/h je v rámci volitelné výbavy dotupná i v podobě navýšené rychlosti pojezdu na 30 km/h.
Smart Handling
Standardně je manipulátor KRAMER 3007 vybaven inteligentním přetežovacím systémem Smarthandling, tento systém v závislosti na zvoleném režimu provozu např. automaticky zasouvá/vysouvá teleskop při pohybu celého ramene a zvyšuje tak bezpoečnost a jednoduchost obsluhy!
EQUIPCARE
Standardně je manipulátor KRAMER 3007 vybaven dálkovým diagnostickým systémem EQUIPCare, jehož funkce jsou přístupné zákazníkovi. Systém zprostředkovává přes webovou stránku a nebo aplikaci v mobilním telefonu informace o pozici stroje, aktivitě a náběhu motohodin, zasílá upozornění o nutné servisní údržbě atd.
Vlečné zařízení
Manipulátor KRAMER 3007 je možné na přání vybavit kombinovaným výškově nastavitelným vlečným zařízením (koule a čep) umožňujícím tahat až 3,5 tuny na bržděném vleku. V kombinaci s vlečným zařízením je možné dodat i vývod hydrauliky vzadu pro sklápění vleku a elektrickou zásuvku.
Vzduchové brzdy
Manipulátor KRAMER 3007 je možné volitelně vybavit dvouokruhovými vzduchovými brzdami vzadu pro vlek. V kombinaci s vlečným zařízením může legálně po veřejných komunikacích táhnout vlek o celkové hmotnosti až 16.000 kg!.
Zpětné vedení lopaty
Manipulátor KRAMER 3007 je standardně vybaven systémem tzv. automatického zpětného vedení lopaty do předprogramované pozice. Systém umožňuje po stisknutí tlačítka automatický návrat lopaty do předem naprogramované pozice a ulehčuje tak nakládání materiálu a snižuje nároky na obsluhu nakladače.
Multifunkční displej
Manipulátor KRAMER 3007 je výjimečný možností rozsáhlého nastavení stroje zprostředkované multifunkčním displejem, např. ve formě nastavení průtoků na hydraulických okruzích na rameni. Jakkoliv se nejedná o nastavení, které je třeba na stroji provádět každý den, v případě potřeby je možné stroj nastavit rozdílným způsobům nastavení a maximalizovat tak efektivitu.
Jednoduché ovládání
Manipulátor KRAMER 3007 je vedle přehlédného multifunkčního displeje vybaven soustavou klasických, barevně odlišených, přepínačů, které ovládájí nejběžnější funkce, doplněný o otočný přepínač pro ovládání multifunkčního displeje. Tím je zaručena jednoduchost ovládání a díky důrazu na ergonomii pracovního prostoru i pohodlí při práci.
Robustní uložení
Manipulátor KRAMER 3007 je standardně vybaven zesíleným zadním uložením teleskopického ramene o síle materiálu 15 mm. Díky tomu kombinaci zesíleného uložení a použití čepu o velkém průměru je zajištěna dlouhá životnost tohoto, na všech teleskopických manipulátorech, tradičně velmi namáhaného místa.
Výhled nahoru
Konstrukce kabiny u manipulátoru KRAMER 3007 pamatuje i na výhled směrem nahoru a to skrze částečné prosklení stropu kabiny, díky tomu má operátor i při práci v maximální výšce zdvihu pracovní zařízení neustále pod kontrolou.
Jemne ovládani
Manipulátor KRAMER 3007 je standardně vybaven jemnou tzv. předřízenou pracovní LUDV hydraulikou, díky které je ovládání ramene pomocí multifunkčního joysticku velmi komfortní, citlivé a rychle reagující. Tento systém velmi zpříjemňuje ovládání nakladače a zároveň umožňuje nakladač ovládat s velkou přesností.
Nastavení hydrauliky
Manipulátor KRAMER 3007 disponuje standardně možností nastavení rychlosti pohybu hlavních funkcí ramene. Operátor si může upravit rychlost zvedání/spouštění celého ramene a vyklápění/zaklápění lopaty a to ve 3 stupních, tak aby vyhovovala jeho preferenci a konkrétním podmínkám nasazení!
Univerzalita
Bohatou základní výbavu rozšiřuje široká volitelná výbava, jako např. dodatečné hydraulické vývody na rameni, dodatečné vývody vzadu na stroji atd. Díky tomu je manipulátor KRAMER možné nasadit s širokou paletou přídavných zařízení
Rychloupínač
Standardní mechanický rychloupínač lopat je možné volitelně nahradit masivním hydraulickým rychloupínačem s upínacím systémem KRAMER nebo jiným systémem, jako např. rychloupínací systém JCB, Matbro atd.
Robustní nápravy
Manipulátor KRAMER 3007 je standardně vybaven nápravami, kdy každá náprava je certifikována na statické zatížení až 200 kN, dohromady za obě nápravy uctyhodných 400 kN (tedy 40.789 kg celkového maximálního zatížení náprav),
Soubory ke stažení
| PROVOZNÍ ÚDAJE | |
| Objem standardní lopaty | 1,0 - 4,0 m3 |
| Provozní hmotnost | 7 370 kg |
| MOTOR | |
| Výrobce | DEUTZ |
| Typ, popis | TCD 3.6 / L4, diesel, řadový 4válec, vodou chlazený |
| Výkon | 100 kW |
| Zdvihový objem | 3 621cm3 |
| Emisní norma | EU stupeň V |
| Úprava výfukových plynů | DOC + DPF + SCR |
| ÚDAJE O POJEZDU | |
| Pohon pojezdu | Plynule regulovatelný, hydrostatický |
| Rychlost | 0 - 20 km/h (volit. 0 - 30 km/h) |
| Nápravy | Planetové reduktory v řízených koncích náprav |
| Uzávěrka diferenciálu | Samosvorný 45% diferenciál v přední nápravě |
| Pracovní brzdy | Hydraulické kotoučové |
| Parkovací brzda | Mechanická |
| Standardní pneumatiky | 405 / 70-24 |
| PRACOVNÍ HYDRAULIKA A HYDRAULIKA ŘÍZENÍ | |
| Princip | Hydrostatické řízení obou náprav s koncovou synchronizací |
| Maximální natáčení náprav | 2 x 40° |
| Pracovní čerpadlo | Zubové čerpadlo s LUDV systémem |
| Průtok hydraulického oleje | 100 l/min |
| Pracovní tlak | 260 bar |
| Celková kinematika lopaty | 155° |
| Celková kinematika lopaty | 155° |
| PRACOVNÍ KINEMATIKA | |
| Užitečná nosnost na vidlích | 3 000 kg |
| Užitečná nosnost na vidlích | 3 000 kg |
| Max. paletovací výška | 7 000 mm |
| Užitečná nosnost v maximální výšce | 2 000 kg |
| Užitečná nosnost při teleskopu vysunutém vodorovně | 1 000 kg |
| Max. dopředný dosah | 3 760 mm |
| NÁPLNĚ | |
| Palivový systém a nádrž nafty | 100 l |
| Hydraulický systém a nádrž na olej | 100 l |
| Verze manipulátoru | KRAMER 3007 | |
| A | Celková délka | 4.880 mm |
| B | Celková délka se standardní lopatou | 5.600 mm |
| C | Šířka přes pneumatiky | 2.285 mm |
| D | Šířka na střed pneumatik | 1.880 mm |
| E | Celková výška | 2.310 mm |
| F | Šířka kabiny | 990 mm |
| G | Rozvor kol | 2.850 mm |
| H | Světlost podvozku | 415 mm |
| I | Střed zadní nápravy ke konci vozidla | 830 mm |
| J | Zadní úhel nájezdu | 60° |
| K | Úhel náklopu lopaty | 49° |
| L | Úhel výklopu lopaty | 41° |
| M1 | Nakládací výška (zasunutý teleskop) | 4.520 mm |
| M2 | Nakládací výška (vysunutý teleskop) | 6.820 mm |
| N1 | Výsypná výška (zasunutý teleskop) | 4.030 mm |
| N2 | Výsypná výška (vysunutý teleskop) | 6.330 mm |
| O | Výsypná vzdálenost (vysunutý teleskop) | 110 mm |
| P1 | Výška teleskopu (vysunutý) | 5.255 mm |
| P2 | Výška teleskopu (zasunutý) | 7.820 mm |
| Q | Celková výška s rotačním majákem | 2.540 mm |
| R | Výška uložení ramene | 1.600 mm |
| S | Střed přední nápravy po břit lopaty | 1.920 mm |
| T | Střed přední nápravy po uložení rychloupínače | 1.200 mm |
| U1 | Otočný bod lopaty (zasunutý teleskop) | 5.035 mm |
| U2 | Otočný bod lopaty (vysunutý teleskop) | 7.335 mm |
| V | Transportní světlost pracovního zařízení | 250 mm |
| - | Poloměr otáčení na vnější hranu pneumatik | 3.840 mm |
| - | Poloměr otáčení na vnější hranu lopaty | 5.000 mm |
| - | Nástupní výška podlahy kabiny nad zemí | 720 mm |
- Paletovací vidle
- Lopata bez zubů
- Drapáková lopata
- Stranová lopata
- Lopata s přidržovačem
- Jeřábovací hák
- Drapák na kulatinu
- Sypač soli
- Šípová radlice
- Sněžný pluh
- Zametací zařízení
- Mulčovač
A mnoho dalšího …
